330 кВ 3-фазный 2-обмоточный силовой трансформатор

Часть Ⅰ: Обзор силового трансформатора 330 кВ

Масляные-силовые трансформаторы серии 330 кВ используют передовое программное обеспечение для точного расчета баланса ампер-витков, различных нагрузок, повышения температуры и изоляционного расстояния; точно анализировать электромагнитное поле, утечку магнитного потока и волновые процессы; использовать плоскую и трехмерную динамическую модель моделирования для обеспечения надежной работы продукта. Структура является разумной.

Силовые трансформаторы 330 кВ в основном состоят из железного сердечника и обмоток, которые размещены в масляном баке, заполненном изоляционным маслом. Он в основном используется для электростанций, электростанций и распределительных станций в качестве оборудования для передачи электроэнергии.

Часть 2: Особенности продукта

1. Высокая надежность:

Стойкость к короткому замыканию: благодаря анализу магнитного поля рассеяния трансформатора можно хорошо контролировать электромагнитную силу в конструкции конструкции, а вместе с оборудованием и подходящими материалами можно в достаточной степени удовлетворить требование стойкости к короткому замыканию. Наш метод проектирования был подтвержден испытаниями на короткое замыкание на продуктах с различными уровнями напряжения, что также свидетельствует о том, что наши продукты обладают достаточной устойчивостью к короткому замыканию.

2. Низкие потери мощности и низкие эксплуатационные расходы.

Трансформатор имеет относительно низкие потери за счет оптимизированной конструкции, детального анализа магнитного поля рассеяния и распределения потерь. Затраты на техническое обслуживание были снижены благодаря дизайну,-ориентированному на клиента.

3. Дизайн,-ориентированный на клиента

Основанный на методе 3D-проектирования для моделирования фидеров, рабочее поле и расположение клеммной коробки полностью учитывают удобство эксплуатации, что также отвечает требованиям по снижению затрат и настройке.

Часть Ⅲ: Структурная особенность

1. Железное ядро

Железный сердечник с фиксированными зажимами оптимизирует конструкцию, чтобы обеспечить механическую прочность и уменьшить потери на утечку.

2. Обмотка

① Обмотка ВН имеет запутанный или внутренний экранированный непрерывный тип со структурой фазовой изоляции для обеспечения прочности изоляции.

② В обмотках СН/НН используется высокопрочный или -транспозиционный проводник, усиленное охлаждение для снижения повышения температуры и повышения устойчивости к короткому замыканию.

3. Сборка активных-деталей

① Холодная прессовка обеспечивает чистоту активных частей корпуса и надежность выводов.

② Принятие полной изоляции фаз в сборе, чтобы сократить время сборки и эффективно гарантировать размер и форму изоляционной конструкции.

③ Высоковольтный провод использует специально формованные изоляционные детали для защиты, которые эффективно гарантируют его изоляционную прочность и уменьшают частичные разряды.

4. Масляный бак

Внедрение автоматической дуговой-сварки под флюсом и ультразвукового флуоресцентного теста на утечку, чтобы гарантировать отсутствие утечек -Поверхностное покрытие строго контролируется.

5. Сборка и плановые испытания

После сборки проводятся строгие-испытания перед поставкой в ​​соответствии со стандартом, с применением передовых технологий и оборудования для обеспечения высокого качества и надежности продукции.

Часть Ⅳ: Основной параметр продукта

Часть Ⅳ: Структурная схема

Часть Ⅴ: Гарантия качества

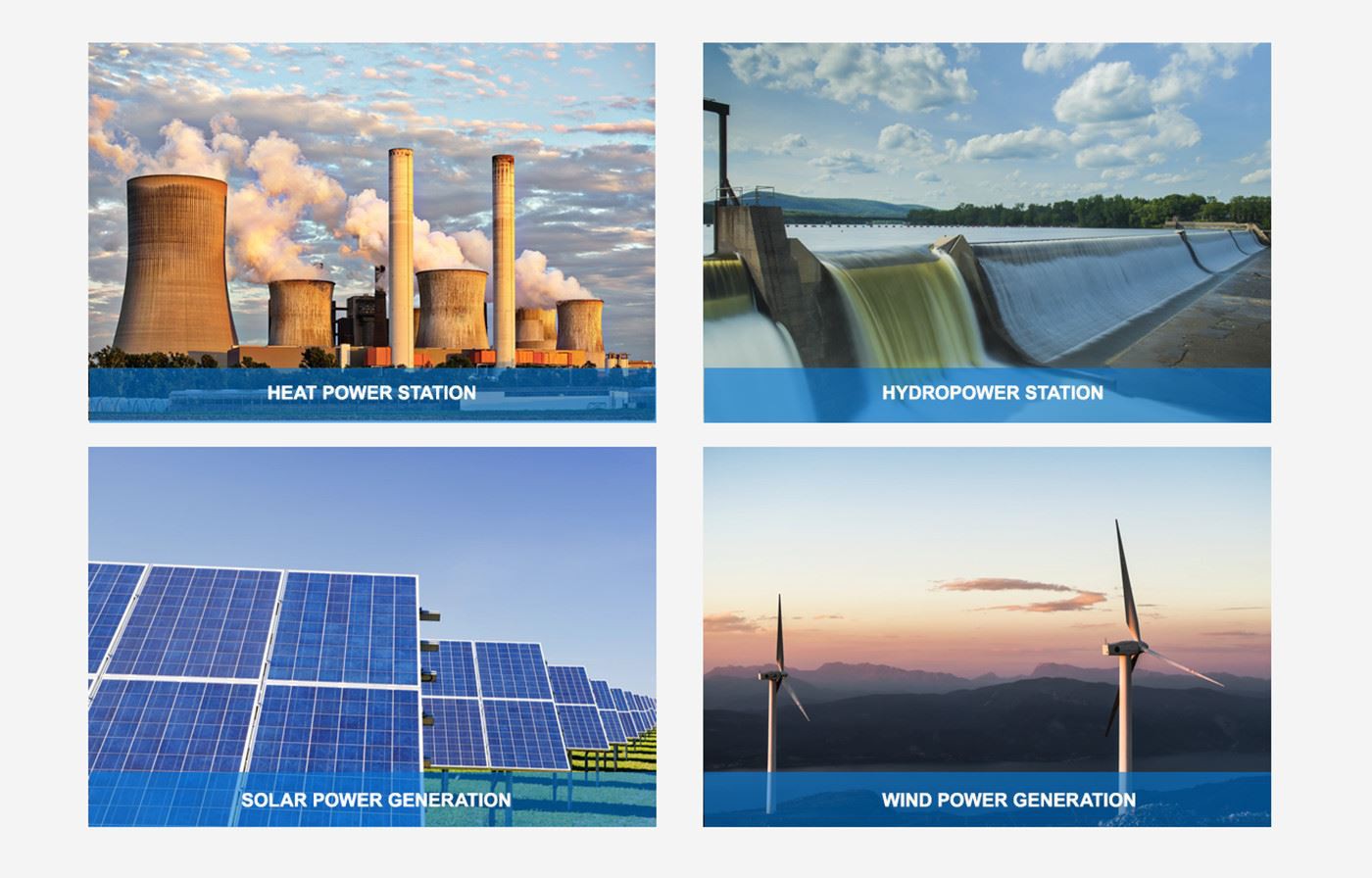

Часть Ⅵ: Применение

Часть Ⅶ: Упаковка и транспортировка

Перед упаковкой трансформатора составить план упаковки, а при упаковке осуществить упаковку согласно расчетной схеме и плану. Упаковочный лист соответствует материалам в коробке один в один. Упакуйте коробку в двух экземплярах, один в упаковочной коробке, а другой прибит снаружи упаковочной коробки. Важные детали и запчасти упакованы в деревянные ящики, а номера ящиков проставлены по порядку.

Трансформатор транспортируется в разобранном виде, перед транспортировкой топливный бак опорожняется. Он привязан к транспортному средству тросом, а транспортная скорость не превышает 15 км/ч.

На терминале гарантированно имеется крупногабаритное-подъемное оборудование для трансформаторов, а крепления после погрузки прочны, что обеспечивает безопасную и надежную транспортировку.

Часть Ⅷ: Экскурсия по фабрике

Часть Ⅸ: Гарантия обслуживания

1. Предоставить всю техническую информацию и чертежи в соответствии с контрактом в кратчайшие сроки. QRE обязан пригласить клиента, если это необходимо, на рассмотрение технического проекта.

2. Осуществлять выездное техническое обслуживание в соответствии с графиком клиента, предлагать руководство по установке и-наладке в соответствии с технической информацией и чертежами.

3. Для соответствующего вспомогательного оборудования, приобретенного клиентами, QRE предоставит соответствующую техническую информацию для удовлетворения требований к интерфейсу оборудования.

4. Строго выполнять положения меморандума о взаимопонимании или соглашения, подписанного продавцом и покупателем.

5. Обучать персонал заказчика установке оборудования, пуско-наладке, применению, техническому обслуживанию в соответствии с договором.

6. Усилить предпродажный-продажный,-средний-продажный,-послепродажный сервис, осуществлять "круглосуточно-обслуживание", "заблаговременное обслуживание", " общее технологическое обслуживание», «пожизненное обслуживание» в нашем производстве, установке, вводе в эксплуатацию и обслуживании.

7. Для удовлетворения требований клиентов в отношении запасных частей в любое время.

Часть Ⅹ: Свяжитесь с нами

Ищете идеального производителя и поставщика 3-фазного 2-обмоточного силового трансформатора на 330 кВ? У нас есть широкий выбор товаров по ценам, которые помогут вам проявить творческий подход. Все 3-фазные 2-обмоточные силовые трансформаторы мощностью 330 кВ имеют гарантию качества. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
